スクリュー杭基礎架台

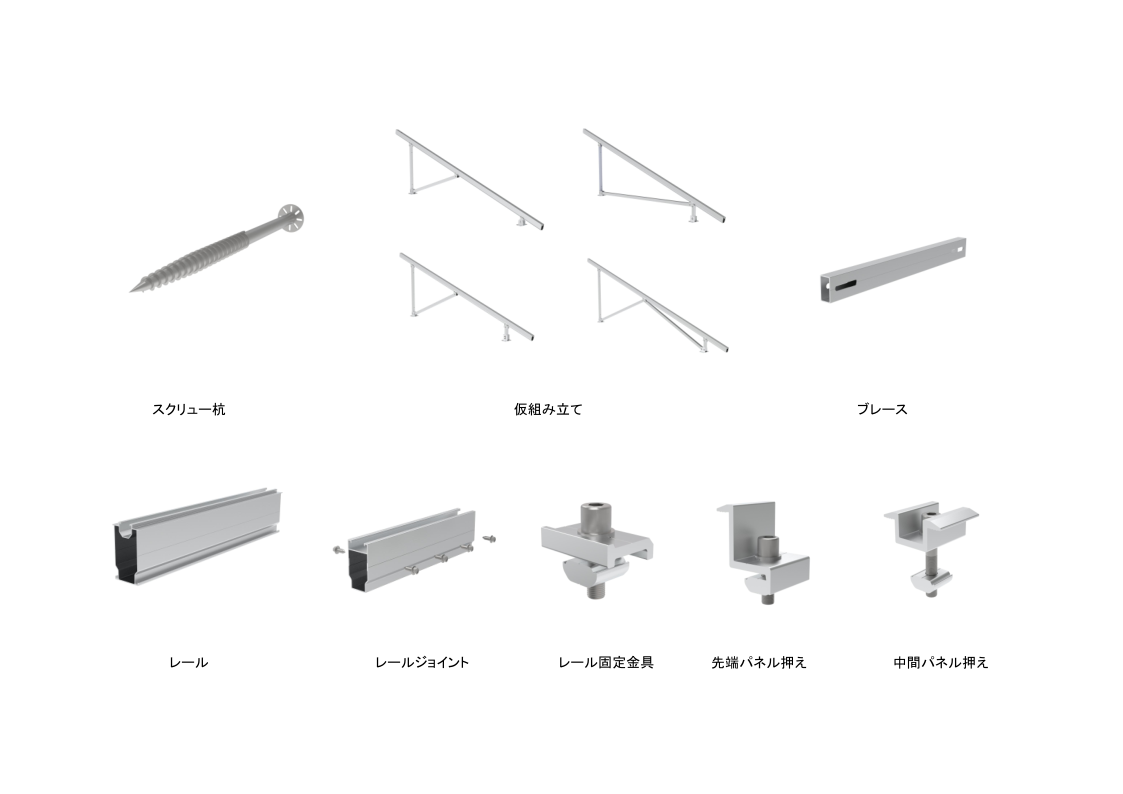

スクリュー杭基礎架台は中、大型太陽光パネル発電プログラムに適する。顧客の要求に徹底し、最善の角度、最小の離陸隙間、最大風速、最大積雪荷重などの必要条件を取り入れ、デザインを施す。取り付け便利だけでなく時間と人力の節約も図る。メイン部品はスクリュー杭、仮組立て、プレース、レール、レールジョイント、レール固定金具、先端パネル押さえ、中間パネル押さえとなっている。仮組立てはA型、N型、VI型とW型と分けられている。

設置プロセス

1.計画通りに決められた場所にスクリュー杭を打ち込む。
2.仮組立てをフランジに取り付け、すべてのメイン梁を同一水平に位置するようにしている。
3.プレースをしっかりと仮組立ての後ろ柱に取り付け、ボトルを締める。
4.レールジョイントでレールをメイン梁に取り付け、ボトルを締め、すべてのレールを同一水平に位置するようにしている。
5.中間パネル押さえと先端パネル押さえで太陽光パネルをレールに嵌め、ボルトを締める。
